رادیاتور پانلی چیست :
رادیاتور پانلی نسل جدیدی از محصولات گرمایشی می باشد و متریال به کار رفته در آن ، از آلیاژ فولاد است . همانطور که از نام آنها پیداست ، به شکل صفحه های پانلی یک پارچه هستند که بخش های مختلف این نوع رادیاتور را نمی توان از یکدیگر جدا کرد . ( جوشکاری شده است)
مزایای استفاده از رادیاتور پانلی :
- ظرفیت گرمایی و میزان گرم کردن محیط در رادیاتور پانلی بیشتر از محصولات مشابه می باشد.
- میزان پخش گرما در محیط بیشتر است . (سطح تماس بیشتر)
- گرمای خود را دیرتر از دست می دهند .
- حجم اشغال شده توسط رادیاتور پانلی کمتر بوده و پر بازده هستند .
- جنس فولاد به کار رفته در آن طول عمر و مقاومت آن را افزایش می دهد .
- رادیاتور پانلی نیاز کمتری به هواگیری دارد و کمتر دچار خرابی می شوند
- قیمت رادیاتور پانلی نسبت به انواع رادیاتور های دیگر مناسب تر و به صرفه و اقتصادی است
- طراحی انواع پانلی این قابلیت را دارد که با هر دکوری سازگاری داشته باشد (تنوع تولید رنگ سفارشی).
- هزینه نگهداری از رادیاتور های پانلی کم است.
- رادیاتورهای پانلی به راحتی با سیستم گرمایش مرکزی یا پکیج سازگار می باشد.
اجزای تشکیل دهنده رادیاتور پانلی :
- پنل
- کنوکتور
- سه راهی ورودی و خروجی
پنل:
تشکیل شده از دو لایه ورق فولادی جوشکاری شده بهم که در آن قابلیت حرکت دارد و سطح آن به وسیله آب گرم عبوری از آن گرم شده و حرارت را به محیط انتقال می دهند .
کنوکتور :
کنوکتورها یکی از اجزا اصلی در رادیاتورهای پنلی هستند که به بدنه پانل متصل است و گرما را از بدنه پنل رادیاتور گرفته و به هوای محیط منتقل می‌نماید. در رادیاتورهای پنلی تمام اجزاء به کار انتقال دما به محیط را انجام می‌دهند ولی بیشترین انتقال دما از طریق کنوکتور انجام می‌شود به علت سطح تماس بیشتر با محیط (هوا).
انواع رادیاتور های پنلی را را معمولا در بازار با اعداد نشان می دهند به این صورت که تعداد پنل و تعداد کنوکتور آن ها را با اعداد ریاضی در کنار هم می نویسند ، به طوریکه ابتدا تعداد پنل و سپس تعداد کنوکتور آن نوشته می شود مانند :
رادیاتور تک پنلی تک کنوکتور : نوع 11

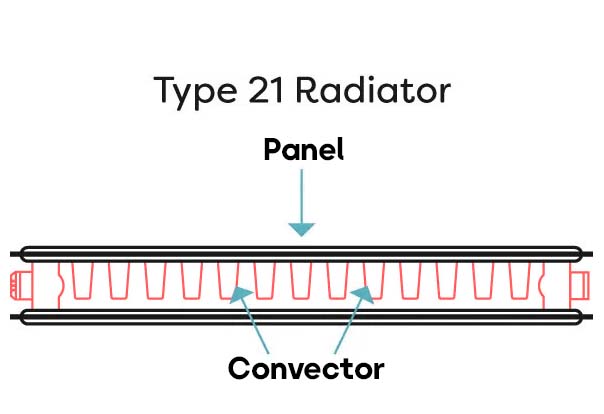

رادیاتور دو پنلی تک کنوکتور : نوع 21
رادیاتور دو پنلی دو کنوکتور : 22
رادیاتور سه پنل سه کنوکتور : 33
1. رادیاتور پنلی تک کنوکتور
رادیاتور تک کنوکتور، هم به دو صورت دو پنل بدون کنوکتور و هم به صورت تک پنل و یک کنوکتور در بازار موجود است.این نوع رادیاتور، ضخامت کمی دارد و محل هایی که اشغال فضای کمی نیاز است می توانند از این رادیاتور پانلی استفاده کنند. میتواند به خوبیحرارت مورد نیاز برای گرم کردن محیط خانه شما را فراهم کند.
2. رادیاتور پنلی دو کنوکتور
از رادیاتور های دو کنوکتور میتوان برای گرم کردن سالن ها و محیطهای بزرگ استفاده کرد، رایجترین رادیاتور پانلی چون سطح همرفتی در این نوع رادیاتور ها بزرگتر شده و می تواند حرارت بیشتری را با محیط رد و بدل کند. ابعاد این رادیاتور ها نسبت به انواع رادیاتور پنلی تک کنوکتور، بزرگ تر است .
3- رادیاتور پانلی سه کنوکتور :
این رادیاتور ها از ترکیب رادیاتور دو کنوکتور و یک کنوکتور تشکیل شده است دارای ضمانت بیشتری نسبت به مدل های دیگر است این نوع رادیاتور به علت بازدهی بالایی که دارد برای گرم کردن محیط های بزرگ با تعداد رادیاتور کم می توان استفاده نمود که تولید و توزیع این محصول بسیار کم است.
سه راهی ورودی و خروجی :
محل اتصال شیرآلات رادیاتور است و محل ورودی آب به پنل رادیاتور.
